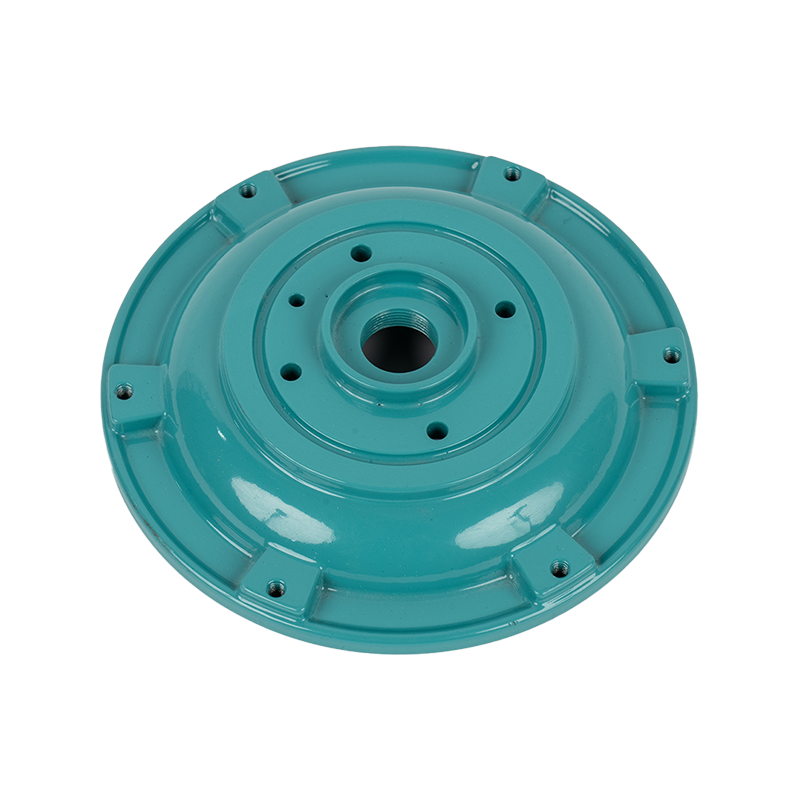

Ce este o supapă de reducere a presiunii din aluminiu de înaltă rezistență

A supapă de reducere a presiunii din aluminiu de înaltă rezistență (PRV) este un dispozitiv de control al debitului de precizie conceput pentru a reduce automat o presiune de alimentare din amonte la o presiune de lucru stabilă, predeterminată în aval, indiferent de fluctuațiile condițiilor de admisie sau de cererea de debit. Spre deosebire de omologii convenționali din alamă sau oțel inoxidabil, aceste supape sunt fabricate din aliaje de aluminiu de calitate aerospațială sau industrială, combinând robustețea mecanică cu o greutate semnificativ redusă a componentelor.

Principiul de funcționare de bază se bazează pe un ansamblu cu diafragmă sau piston cu arc. Presiunea din aval acționează împotriva diafragmei; când depășește valoarea de referință a arcului, scaunul supapei principale se închide proporțional, limitând debitul până la restabilirea echilibrului. Acest comportament de autoreglare este în întregime mecanic și nu necesită energie externă, făcându-l fiabil în mod inerent în instalații la distanță sau critice pentru siguranță.

Construcția din aluminiu introduce un set convingător de compromisuri. Densitatea materialului este de aproximativ o treime din cea a oțelului, permițând inginerilor să specifice PRV-uri în ansambluri sensibile la greutate - unelte pneumatice portabile, echipamente de sprijin la sol pentru avioane, colectoare ușoare de irigare și sisteme de fluide alimentate de baterii - fără a sacrifica integritatea menținerii presiunii.

Piața PRV-urilor din aluminiu s-a extins considerabil pe măsură ce industriile de alimentare cu fluide, procese și HVAC caută componente care să îndeplinească bugete de greutate mai strânse, respectând în același timp standardele de presiune și de mediu din ce în ce mai exigente. Înțelegerea dimensiunilor metalurgice, mecanice și de aplicare ale acestor supape este esențială pentru ingineri, specialiști în achiziții și profesioniști în întreținere care le specifică sau le gestionează.

Selecția aliajului și considerații metalurgice

Nu tot aluminiul este creat la fel. Corpurile PRV din aluminiu de înaltă rezistență sunt de obicei turnate sau prelucrate dintr-una din trei familii de aliaje, fiecare optimizată pentru o combinație diferită de rezistență, prelucrabilitate și rezistență la coroziune.

Aliaje din seria 2000 (cu cupru).

2024-T4 și 2024-T351 sunt niște cai de bătaie ai aplicațiilor structurale și de fixare aerospațială. Rezistența lor mare la tracțiune (470–485 MPa maximă) provine din întărirea prin precipitare a cuprului. Cu toate acestea, conținutul de cupru reduce rezistența inerentă la coroziune, astfel încât corpurile PRV din seria 2000 primesc în mod obișnuit acoperiri de oxid anodic sau tratamente de conversie a cromatului atunci când sunt utilizate în medii umede sau agresive chimic.

Aliaje din seria 6000 (magneziu-siliciu).

6061-T6 este cel mai larg specificat aliaj pentru carcase PRV prelucrate. Cu o rezistență la tracțiune de aproximativ 310 MPa și o sudabilitate excelentă, oferă un profil echilibrat: suficient de puternic pentru utilizare la presiune moderată (până la 10–25 bar în majoritatea modelelor comerciale), rezistent la coroziune în mod natural în medii neutre și ușor prelucrat până la toleranțele strânse ale filetului necesare pentru geometria scaunului supapei. Anodizarea la 10–25 µm oferă duritate suplimentară a suprafeței și protecție la uzură.

Aliaje din seria 7000 (cu rulment de zinc).

7075-T651 oferă cea mai mare rezistență dintre orice aliaj obișnuit de aluminiu forjat (503 MPa final), apropiindu-se de limita de curgere a oțelului moale. Producătorii de PRV apelează la 7075 atunci când presiunile de intrare depășesc 70 de bari sau când supapa trebuie să reziste la sarcini mecanice semnificative de oboseală - ca în circuitele hidraulice mobile supuse șocurilor și vibrațiilor. Compartimentul este o tenacitate mai scăzută la rupere și susceptibilitatea la fisurarea prin coroziune-stres în medii cu conținut ridicat de clorură, care necesită o protecție atentă a suprafeței și o revizuire a designului.

Materialele de etanșare și componentele interne trebuie selectate pentru a completa corpul din aluminiu. Arcuri din oțel inoxidabil (clasa 302 sau 316), tije de piston acoperite cu PTFE sau inoxidabil și diafragmele din elastomer NBR, EPDM sau FKM sunt combinații standard. Compatibilitatea galvanică între corpul din aluminiu și orice piesă interioară feroasă sau din aliaj de cupru este gestionată prin anodizare, acoperiri de protecție sau izolatori dielectrici, acolo unde este necesar.

Atribute cheie de performanță

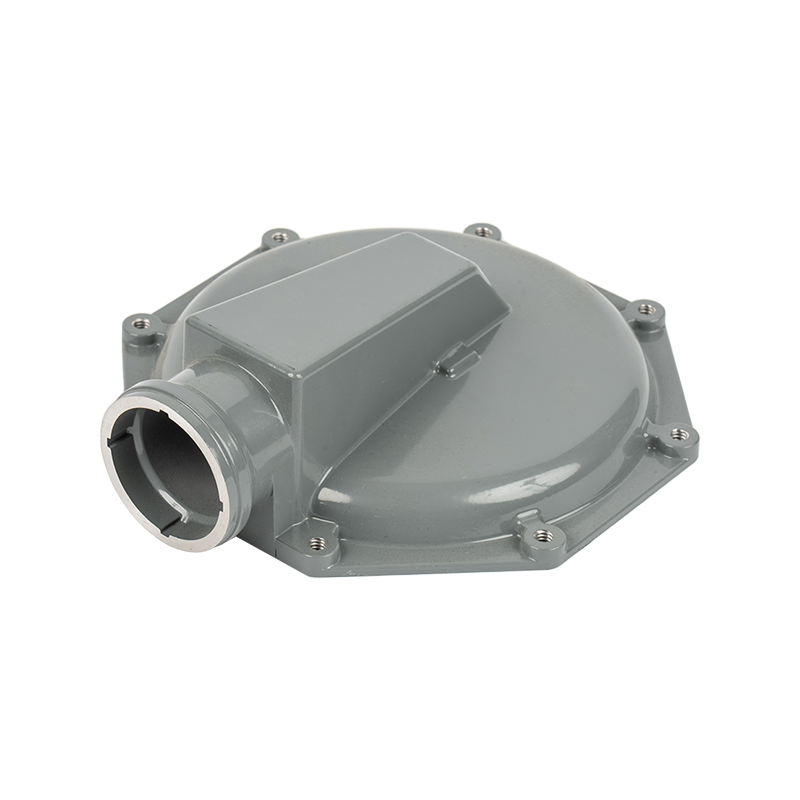

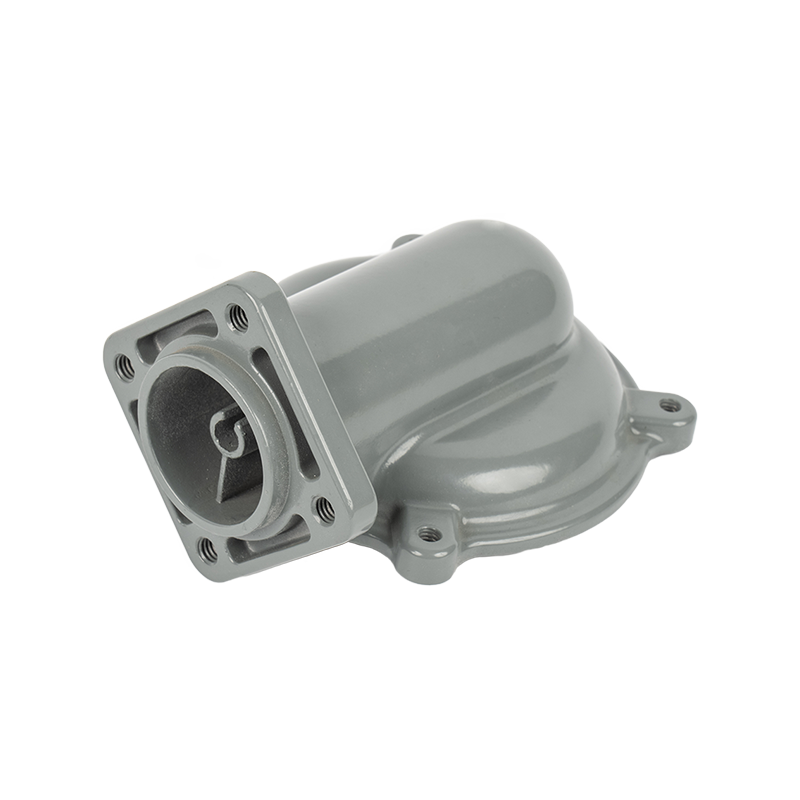

Caracteristici de proiectare și tipuri de construcție

PRV-urile din aluminiu de înaltă rezistență sunt disponibile în două tipuri de construcție primară, fiecare potrivită pentru un regim distinct de presiune și debit.

Design cu acțiune directă (arcuri peste diafragmă).

Într-un PRV cu acțiune directă, presiunea din aval acționează direct sub diafragmă, opunându-se unui arc de compresie reglabil deasupra acesteia. Când presiunea de ieșire scade, arcul deschide orificiul principal; creșterea presiunii comprimă arcul pentru a-l închide. Acest design este în mod inerent simplu - puține părți mobile, plic compact, cost redus - dar prezintă o caracteristică „scădere” : presiunea de ieșire scade ușor pe măsură ce debitul crește, deoarece arcul trebuie să se comprima în continuare pentru a menține echilibrul forțelor la viteze mai mari de curgere. O scădere de 5-15% este tipică. PRV-urile din aluminiu cu acțiune directă sunt ideale pentru unelte pneumatice, reglarea aerului la punctul de utilizare și liniile de instrumente cu debit scăzut.

Proiectare pilotată

PRV-urile din aluminiu acționate cu pilot utilizează o supapă pilot mică cu acțiune directă pentru a detecta presiunea de ieșire și pentru a modula un piston sau diafragmă principal mai mare. Circuitul pilot amplifică semnalul de control, reducând caderea la mai puțin de 1% și permițând o reglare stabilă pe domenii largi de debit. Această arhitectură se potrivește liniilor de proces industriale, sistemelor pneumatice cu debit mare și aplicațiilor în care precizia punctului de referință este critică. Etapa pilot suplimentară crește ușor lungimea corpului și costul, dar îmbunătățește substanțial precizia de reglare.

Tratamente de suprafață care prelungesc durata de viață

Aluminiul brut, deși este protejat în mod natural de o peliculă subțire de oxid, beneficiază în mod semnificativ de tratamentele de suprafață proiectate în aplicațiile cu supape:

1. Anodizare de tip II (5–10 µm): Îmbunătățește rezistența cosmetică la coroziune și oferă o suprafață lipibilă chimic pentru etanșanți și lubrifianți. Potrivit pentru service pneumatic interior.
2. Anodizare dură de tip III (25–50 µm): Produce o suprafață tare din ceramică (400–600 HV) care rezistă la eroziunea de la medii de mare viteză și la uzura mecanică din contactele pistonului glisant. Preferat pentru PRV-uri hidraulice și pneumatice cu ciclu înalt.
3. Acoperire de conversie cromat (Alodin/Alochrome): Adaugă protecție galvanică și acționează ca un strat de aderență a grundului pentru suprafețele exterioare vopsite sau vopsite cu pulbere. Frecvent în aplicații aerospațiale și de apărare.
4. Anodizare impregnată cu PTFE: Reduce frecarea pe suprafețele de alunecare (găuri de piston, filete de reglare), îmbunătățind repetabilitatea punctului de referință și reducând forța de rupere pe durata de viață.
5. Placarea cu nichel electroless (ENP): Se aplică scaunelor supapelor și suprafețelor de uzură a pistoanelor unde duritatea aluminiului este insuficientă; oferă o suprafață de 500–600 HV fără a compromite proprietățile aliajului în vrac.

Aplicații industriale

Avantajul greutate-la-rezistență al PRV-urilor din aluminiu de înaltă rezistență a determinat adoptarea într-o gamă variată de sectoare, fiecare exploatând o fațetă diferită a proprietăților materialului.

Aerospațial și Apărare

Sistemele hidraulice și pneumatice ale aeronavei funcționează cu bugete stricte de greutate, unde fiecare gram contează. PRV-urile din aluminiu reglementează liniile de alimentare cu presurizare a cabinei, circuitele de acționare a trenului de aterizare și rețelele de aer de evacuare a sistemului de control al mediului (ECS). 2024-T351 și 7075-T651 sunt preferate aliajele, cu suprafețe conforme cu specificațiile de anodizare MIL-A-8625 Tip III. PRV-urile din aceste aplicații trebuie să treacă teste de calificare la vibrații și șocuri conform MIL-STD-810 pentru a asigura stabilitatea punctului de referință sub sarcinile anvelopei de zbor.

Pneumatică industrială și automatizarea fabricilor

Sistemele de aer comprimat din fabricile de producție folosesc PRV-uri din aluminiu - adesea cu corp 6061-T6 - la fiecare intrare a mașinii pentru a reduce presiunea colectorului (de obicei 8-10 bar) la presiunea de lucru a sculei sau a actuatorului (4-6 bar). Greutatea redusă simplifică integrarea în ansamblurile FRL modulare (filtru-regulator-lubricator), iar conductivitatea termică a aluminiului ajută la disiparea căldurii generate în timpul evenimentelor de reducere a presiunii de debit mare, menținând valori de referință consistente în timpul ciclurilor de lucru intensive.

Echipamente portabile și mobile

Ciocanele pneumatice, generatoarele portabile, echipamentele de scufundare și sistemele de fluide montate pe vehicul beneficiază toate de masa redusă a PRV din aluminiu. Un PRV bazat pe 6061 poate cântări 180-250 g în cazul în care o supapă echivalentă din oțel inoxidabil ar depăși 500 g - o diferență semnificativă în echipamentele de mână sau purtate în rucsac în care oboseala operatorului este un aspect de siguranță.

Irigații și Gospodărirea Apelor

PRV-urile din aluminiu turnat sub presiune A380 sunt utilizate pe scară largă în sistemele agricole de irigare prin picurare și micro-spray pentru a menține presiunea uniformă a emițătorului în variațiile topografice. Rezistența aluminiului la detartraj cu carbonat de calciu (față de alama din sursele de apă cu conținut ridicat de carbonat) și costul său competitiv pe unitate îl fac materialul de alegere în colectoarele de distribuție de irigare cu volum mare. Presiunile de ieșire sunt de obicei stabilite în intervalul 1,5–2,5 bari pentru optimizarea emițătorului.

Sisteme de hidrogen și combustibil alternativ

Aplicațiile emergente de energie curată — vehicule cu pile de combustie cu hidrogen, circuite de echilibrare a instalației de electroliză și stații de distribuire a gazului natural comprimat (CNG) — au creat cerere pentru PRV-uri din aluminiu compatibile cu serviciul de gaz cu hidrogen. Fragilarea prin hidrogen este o preocupare pentru aliajele de înaltă rezistență: aliajele din seria 7000 necesită tratament termic atent și protocoale de pasivizare a suprafeței, în timp ce 6061-T6 prezintă o rezistență acceptabilă la presiuni sub 70 bar. Aceasta este o zonă activă de muncă de calificare a materialelor în industrie.

Cum să selectați PRV-ul potrivit din aluminiu

Selectarea corectă a PRV necesită o evaluare sistematică a sistemului și a parametrilor aplicației. Inginerii ar trebui să treacă prin următoarele considerații în ordine:

1. Definiți intervalul de presiune la intrare și la ieșire: Confirmați presiunea maximă de intrare (P1 max) și intervalul de referință de ieșire necesar. Verificați ca presiunea nominală de intrare a supapei să depășească P1 max cu cel puțin 10–20% pentru marja de siguranță.
2. Calculați coeficientul de debit necesar (Cv): Determinați cererea de vârf a debitului sistemului (l/min sau SCFM) și utilizați diagramele de dimensionare Cv ale producătorului pentru a selecta dimensiunea potrivită a corpului. Subdimensionarea cauzează căderi mari de presiune și instabilitate; supradimensionarea reduce precizia de reglare la debite mici.
3. Specificați compatibilitatea fluidelor: Confirmați că mediul de proces este compatibil cu aliajul ales, elastomerii de etanșare și materialul de arc. Obțineți fișe de date de compatibilitate a materialelor pentru medii non-standard.
4. Evaluați intervalul de temperatură: Selectați materiale de etanșare din elastomer (NBR, EPDM, FKM, FFKM) pe baza fluidului combinat și a temperaturii ambiante. Aluminiul anodizat dur își păstrează proprietățile mecanice la 175 °C; elastomerii sunt de obicei componenta limitatoare.
5. Alegeți tipul și dimensiunea conexiunii: Sunt disponibile conexiuni NPT, BSPP sau filetare metrică de la ⅛" la 2" (DN6 la DN50); Variantele cu montare pe colector și cu împingere se potrivesc ansamblurilor pneumatice modulare.
6. Examinați cerințele de certificare și de conformitate: Aplicațiile pot necesita marcaj CE (PED 2014/68/EU), recunoaștere UL, certificare CSA sau conformitate cu directivele ATEX/IECEx pentru utilizarea în zone periculoase.
7. Evaluați nevoile de mediu și de tratare a suprafeței: Mediile în aer liber, marine sau de spălare necesită anodizare de tip III sau acoperiri de protecție suplimentare. Specificați clasa de protecție IP (IP65 sau mai mare) pentru protecție împotriva pătrunderii prafului și umezelii, acolo unde este cazul.

Instalare, întreținere și durată de viață

PRV-urile din aluminiu necesită practici de întreținere simple, dar consecvente pentru a-și asigura durata de viață nominală.

Cele mai bune practici de instalare

Instalați supapa în orientarea specificată de producător (de obicei, săgeata de curgere orizontală sau verticală în sus). Asigurați-vă că sursa de alimentare este curată și uscată - sistemele de aer comprimat trebuie să includă un filtru-separator sau un filtru coalescent în amonte de PRV pentru a preveni pătrunderea particulelor sau a umezelii, care degradează suprafețele scaunelor și integritatea diafragmei. Banda de teflon sau compusul de etanșare pentru filete trebuie aplicate cu moderație pe filetele NPT/BSPP pentru a evita blocarea hidraulică în circuitul pilot al modelelor pilotate.

Intervalele de inspecție periodică

În serviciul cu aer comprimat curat, PRV-urile din aluminiu 6061 funcționează de obicei fără întreținere timp de 18-24 de luni. În medii contaminate, cu umiditate ridicată sau active din punct de vedere chimic, inspecția trimestrială este prudentă. Punctele de inspecție includ: verificarea punctului de referință al presiunii de ieșire (folosind un manometru calibrat), integritatea etanșării diafragmei sau pistonului (verificată prin observarea deplasării presiunii la debit zero) și inspecția vizuală a exteriorului corpului pentru coroziune, în special la conexiunile filetate în care pot exista cupluri galvanice.

Moduri comune de defecțiune și remediere

Fluaj (deriva punctului de referință): De obicei indică oboseala arcului sau setul de compresie din elastomer. Recalibrare; înlocuiți arcul sau ansamblul diafragmei dacă deriva depășește ±5% din punctul de referință. Chattering: Oscilația rapidă a scaunului supapei, cauzată de supapa subdimensionată pentru cererea de debit, vârfuri excesive de presiune la admisie sau suprafețe contaminate ale scaunului. Curățați scaunul; luați în considerare adăugarea de amortizare a admisiei sau înlocuirea cu o supapă mai mare. Scurgeri interne (plâns): Scaun uzat sau diafragma deteriorată; înlocuiți componentele de etanșare folosind kitul de reparații al producătorului. Scaunele din aluminiu cu placare cu nichel electroless sunt de obicei reparabile pe teren; Scaunele goale din aluminiu pot necesita înlocuirea caroseriei dacă eroziunea este avansată.
