Turnarea sub presiune a aluminiului: proces, siguranță și grosimea peretelui

GHID DE INGINERI DE TURNARE A ALUMINIU

Ce este turnarea sub presiune a aluminiului și cum se produce o piesă fiabilă?

Turnare sub presiune din aluminiu este un proces de fabricație de precizie utilizat pentru a produce componente metalice ușoare, stabile din punct de vedere dimensional și complexe din punct de vedere structural. Combină aliajul de aluminiu topit, o matriță de oțel reutilizabilă și presiunea de injecție controlată pentru a forma piese cu pereți subțiri, nervuri integrate, boturi de montare și caracteristici detaliate ale suprafeței.

Geometrie complexă Producție cu pereți subțiri Dimensiuni stabile Structuri integrate

Informații tipice despre proiect

Material Aliaj de aluminiu

Procesul de producție Turnare sub presiune la înaltă presiune

Gama comună de perete 1,5–3,5 mm

Operații secundare Prelucrare și finisare

Definirea procesului

Ce este turnarea sub presiune a aluminiului?

Întrebarea „ce este turnarea sub presiune a aluminiului” se referă la un proces în care aliajul de aluminiu topit este transferat într-o cameră de împușcare și injectat într-o matriță din oțel întărit la viteză și presiune controlată. Metalul umple cavitatea, se răcește sub presiune și se solidifică într-o componentă aproape de rețea.

Spre deosebire de turnarea gravitațională, turnarea la presiune înaltă umple secțiunile subțiri și caracteristicile detaliate ale matriței într-un timp foarte scurt. Metoda este potrivită pentru carcase, capace, console, piese de disipare a căldurii, componente ale motorului și structuri mecanice care necesită dimensiuni repetabile.

Definiția materialului

Ce este aluminiul turnat sub presiune?

„Ce este aluminiul turnat sub presiune” descrie o componentă din aliaj de aluminiu formată într-o matriță metalică reutilizabilă. Termenul de aluminiu turnat sub presiune se referă la materialul sau produsul finit, în timp ce turnarea sub presiune a aluminiului se referă de obicei la procesul de fabricație.

Aluminiul turnat sub presiune nu este în mod normal aluminiu pur. Se pot adăuga siliciu, magneziu, cupru, mangan și alte elemente controlate pentru a îmbunătăți fluiditatea, rezistența, rezistența la coroziune, prelucrabilitatea sau performanța termică.

Cum funcționează procesul de turnare sub presiune a aluminiului

Calitatea constantă a turnării depinde de interacțiunea dintre pregătirea materialului, proiectarea matriței, controlul injecției, echilibrul de răcire și inspecție.

Prepararea aliajelor

Aliajul de aluminiu este topit și menținut într-un interval de temperatură controlat. Îndepărtarea zgurii, degazarea și verificarea compoziției ajută la reducerea incluziunilor, a porozității și a performanței mecanice instabile.

Pregătirea matriței

Matrița de turnare din aluminiu este curățată, lubrifiată și echilibrată termic. Știfturile miezului, glisoarele, sistemele de evacuare și canalele de răcire sunt verificate înainte de începerea ciclului de producție.

Injecție de metal

O cantitate măsurată de aliaj topit intră în manșonul de împușcare. Pistonul antrenează metalul prin sistemul de rulare și poartă, astfel încât cavitatea să se umple înainte să se producă solidificarea prematură.

Presiune și răcire

Presiunea de intensificare este menținută în timp ce aliajul se solidifică. Răcirea echilibrată ajută la controlul contracției, distorsiunii, scufundărilor de suprafață și variațiilor dimensionale.

Ejectare și tăiere

Forma se deschide după o răcire suficientă. Știfturile ejectorului eliberează turnarea, iar ghidajele, porțile, blițul și materialul de preaplin sunt îndepărtate.

Finisare si inspectie

În funcție de desen, componenta poate primi prelucrare CNC, sablare, vopsire cu pulbere, vopsire, testare de scurgere sau inspecție dimensională.

RĂSPUNS TEHNIC

Aluminiul poate fi turnat sub presiune?

Da. Răspunsul la „Aluminiul poate fi turnat sub presiune” este clar: aliajele de aluminiu sunt utilizate pe scară largă în turnarea sub presiune în cameră rece. Densitatea lor relativ scăzută, rezistența utilă, conductivitatea termică bună și rezistența puternică la coroziune le fac potrivite pentru componente industriale și pentru produse de consum.

Aluminiul topit este în mod normal turnat dintr-un cuptor de reținere separat în manșonul de împușcare. Acest aranjament cu cameră rece protejează sistemul de injecție de expunerea continuă la aliajul de aluminiu la temperatură ridicată. De asemenea, susține producția de piese structurale de dimensiuni medii și mari.

Care sunt avantajele aluminiului turnat sub presiune?

Avantajele procesului sunt cele mai valoroase atunci când geometria componentelor este proiectată special pentru turnarea sub presiune.

Performanță structurală ușoară

Aluminiul turnat sub presiune oferă un raport util rezistență-greutate. Poate înlocui structurile fabricate mai grele din carcase, suporturi și carcase de echipamente fără a crea o masă excesivă a componentelor.

Caracteristici complexe într-o singură componentă

Nervurile, bosurile, punctele de montare, canalele, aripioarele radiatorului și pereții de protecție pot fi integrate într-o singură turnare. Acest lucru reduce piese separate, suduri și operațiuni de asamblare.

Dimensiuni repetabile

O matriță de turnare stabilă din aluminiu susține o geometrie consistentă a cavității. Parametrii de turnare controlați ajută la menținerea dimensiunilor repetabile pe parcursul ciclurilor continue de producție.

Capacitate de perete subțire

Viteza mare de injecție permite aliajului să umple secțiuni relativ subțiri înainte de solidificare. Pereții subțiri pot reduce consumul de material și greutatea totală a componentelor.

Managementul termic

Aliajul de aluminiu transferă căldura eficient. Aluminiul turnat sub presiune este selectat în mod obișnuit pentru carcasele motoarelor, corpurile de iluminat, carcasele electronice și componentele de control al puterii.

Opțiuni de suprafață multiple

Piesele turnate pot fi sablate, lustruite, vopsite cu pulbere, vopsite sau tratate chimic în funcție de aspect, rezistență la coroziune și cerințe de mediu.

Grosimea peretelui recomandată pentru turnarea sub presiune a aluminiului

Răspunsul la „Care este grosimea recomandată a peretelui pentru turnarea sub presiune a aluminiului” depinde de dimensiunea turnării, fluiditatea aliajului, distanța de curgere, locația porții, cerințele de încărcare și capacitatea echipamentului.

Parte sau tip de caracteristică	Grosimea peretelui de referință	Principala considerație de inginerie
Carcasă mică de precizie	0,8–1,5 mm	Distanța de curgere a metalului, aerisirea și presiunea locală de umplere
Turnare sub presiune generală din aluminiu	1,5–3,0 mm	Rezistență echilibrată, stabilitate de umplere și timp de răcire
Carcasă electronică sau motor	2,0–3,5 mm	Rigiditatea montajului, transferul de căldură și toleranța de prelucrare
Componentă portantă	2,5–5,0 mm	Sarcina mecanică, oboseală, porozitate internă și factor de siguranță
Componentă specializată cu pereți subțiri	0,5–1,0 mm	Design avansat al matriței, cale scurtă de curgere și control stabil al procesului
Structura coastelor	Aproximativ 40%-60% din peretele principal	Evitarea punctelor fierbinți locale, a semnelor de chiuvetă și a intersecțiilor grele

Pereții uniformi contează mai mult decât grosimea excesivă

Un perete uniform permite aliajului topit să se umple și să se răcească la o viteză previzibilă. Schimbările bruște de la secțiunile subțiri la cele groase pot crea puncte fierbinți, contracție, goluri interne și depresiuni vizibile ale suprafeței.

Creșterea întregii grosimi a peretelui nu este întotdeauna cea mai bună metodă pentru îmbunătățirea rigidității. Nervurile bine poziționate, tranzițiile curbate și boșurile susținute pot oferi rigiditate, păstrând în același timp componenta mai ușoară.

Utilizați tranziții graduale

Evitați pașii brusci între diferite secțiuni de perete.

Adăugați raze adecvate

Colțurile rotunjite îmbunătățesc fluxul de metal și reduc concentrația de stres.

Controlați intersecțiile nervurilor

Mai multe coaste groase care se întâlnesc la un moment dat pot crea o zonă fierbinte locală.

Şefii grei

Un șef cu miez poate reduce acumularea de material și riscul de contracție.

Cum influențează o matriță de turnare din aluminiu calitatea pieselor

Ingineria matriței determină modul în care metalul intră, se umple, se răcește și iese din cavitate.

O matriță de turnare din aluminiu este în mod normal realizată din oțel de scule rezistent la căldură, mai degrabă decât din aluminiu. Trebuie să reziste la cicluri termice repetate, la eroziunea metalului topit, la forță mare de strângere și la mișcare mecanică continuă.

Forma poate include jumătăți fixe și mobile, inserții de cavitate, știfturi de miez, glisoare, știfturi de evacuare, linii de răcire, canale, porți, preaplin și orificii de aerisire. Fiecare zonă afectează calitatea finală a turnării.

Poziția poarta

Controlează direcția de umplere, viteza metalului și turbulența locală.

Design de ventilație și preaplin

Permite aerului deplasat și fronturilor metalice contaminate să părăsească cavitatea principală.

Aspect de răcire

Echilibrează solidificarea și ajută la reducerea distorsiunii și a variațiilor ciclului.

Aspect de evacuare

Sprijină îndepărtarea stabilă a pieselor fără crăpare, îndoire sau deteriorare vizibilă.

Este aluminiul turnat sub presiune?

Siguranța produsului trebuie evaluată în funcție de compoziția materialului, utilizarea prevăzută, starea suprafeței și mediul de operare.

Este aluminiul turnat sub presiune sigur pentru produsele industriale?

Pentru mașini, piese auto, carcase electrice și componente ale echipamentelor, răspunsul la „este sigur din aluminiu turnat sub presiune” depinde de validarea inginerească. Compoziția aliajului, defectele de turnare, sarcina mecanică, temperatura, expunerea la coroziune și performanța la oboseală trebuie să corespundă aplicației.

Carcasele sub presiune pot necesita testarea scurgerilor și inspecția defectelor interne. Piesele structurale pot necesita verificarea la tracțiune, duritate, oboseală sau impact. Carcasele electrice pot necesita, de asemenea, împământare, izolație și verificări ale performanței termice.

Este aluminiul turnat sub presiune toxic?

Întrebarea „este toxic aluminiul turnat sub presiune” nu ar trebui să primească răspunsul doar prin numele materialului. O componentă de aluminiu turnată sub presiune, finită, conformă, este diferită de praful de aluminiu din aer, vaporii de topire sau aliajul reciclat contaminat.

În timpul șlefuirii, lustruirii sau prelucrării, trebuie utilizată ventilație adecvată și controlul prafului. Pentru produsele în contact cu alimentele, compoziția aliajului, acoperirea și limitele de substanță restricționată necesită o verificare suplimentară.

APLICAȚIE DE CONTACT ALIMENTAR

Vasele de gătit din aluminiu turnat sunt sigure?

Răspunsul la „este sigur pentru vasele de gătit din aluminiu turnat sub presiune” depinde dacă vasele de gătit utilizează materii prime controlate, un aliaj adecvat pentru contactul cu alimentele, acoperiri de suprafață conforme și un proces de fabricație calificat.

Ce trebuie verificat

Compoziție documentată din aliaj de aluminiu
Conformitatea acoperirii în contact cu alimentele
Aderență stabilă a stratului
Fără fisuri vizibile sau porozitate severă
Instrucțiuni clare privind sursa de căldură și temperatură
Limite controlate pentru plumb, cadmiu și alte substanțe restricționate

Practici de utilizare recomandate

Evitați încălzirea prelungită în gol
Nu folosiți unelte ascuțite pe suprafețele acoperite
Înlocuiți vasele de gătit cu acoperiri foarte deteriorate
Urmați cerințele specificate pentru sursa de căldură
Curățați cu metode adecvate pentru finisarea suprafeței
Nu folosiți vase de gătit vizibil corodate sau deformate

Defecte comune ale aluminiului turnat sub presiune și cauzele acestora

Identificarea defectelor este mai utilă atunci când este legată de fluxul de metal, gazul prins, solidificarea și starea mucegaiului.

Porozitatea gazului

Cauze posibile: flux turbulent, aerisire insuficientă, lubrifiant excesiv sau aer prins în cavitate.

Controlul focalizării: viteza porții, asistență în vid, plasarea preaplinului și controlul pulverizării.

Porozitate de contracție

Cauze posibile: secțiuni grele locale, echilibru slab de răcire sau transmisie inadecvată a presiunii.

Controlul focalizării: pereți uniformi, răcire locală, reproiectare coaste și condiții de hrănire îmbunătățite.

Închidere la rece

Cauze posibile: temperatură scăzută a metalului, umplere lentă sau două fronturi metalice care se întâlnesc după solidificare parțială.

Controlul focalizării: Profilul de împușcare, temperatura matriței, designul porții și reducerea căii de curgere.

Umplere incompletă

Cauze posibile: secțiuni prea subțiri, distanță mare de curgere, aerisire slabă sau energie de injecție insuficientă.

Controlul focalizării: designul peretelui, locația porții, parametrii de injecție și presiunea cavității.

Distorsiunea

Cauze posibile: Răcire neuniformă, ejecție prematură, geometrie slabă sau forță de ejector dezechilibrată.

Controlul focalizării: echilibru de răcire, sincronizare a ejecției, nervuri structurale și design de fixare.

Blistering la suprafață

Cauze posibile: gazul prins se extinde în timpul încălzirii, acoperirii sau post-procesării.

Controlul focalizării: turnare în vid, reducere a gazelor și temperatură adecvată de finisare.

Produse fabricate în mod obișnuit din aluminiu turnat sub presiune

Procesul susține produse care au nevoie de geometrie integrată, transfer de căldură, rezistență la coroziune și producție repetabilă.

Carcase electronice

Cutiile de control, carcasele de comunicații, capacele invertorului și carcasele dispozitivelor de alimentare pot combina caracteristicile de protecție, montare și disipare a căldurii.

Carcase de motor și pompe

Scaunele lagărelor integrate, aripioarele de răcire, punctele de fixare și structurile de intrare a cablurilor reduc operațiunile separate de fabricație.

Componente de iluminat

Corpurile lămpilor și radiatoarele beneficiază de conductivitatea termică a aluminiului, rezistența la coroziune și finisarea flexibilă a suprafeței.

Componente auto

Suporturile, capacele, carcasele transmisiei, suporturile structurale și carcasele de control electronic folosesc modele ușoare din aluminiu turnat sub presiune.

Piese de echipamente industriale

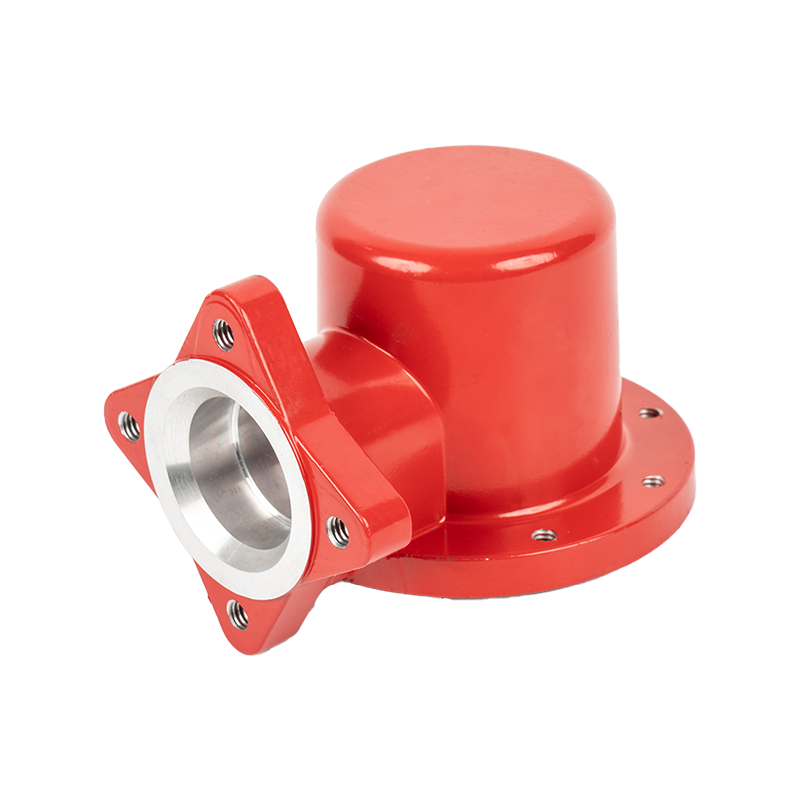

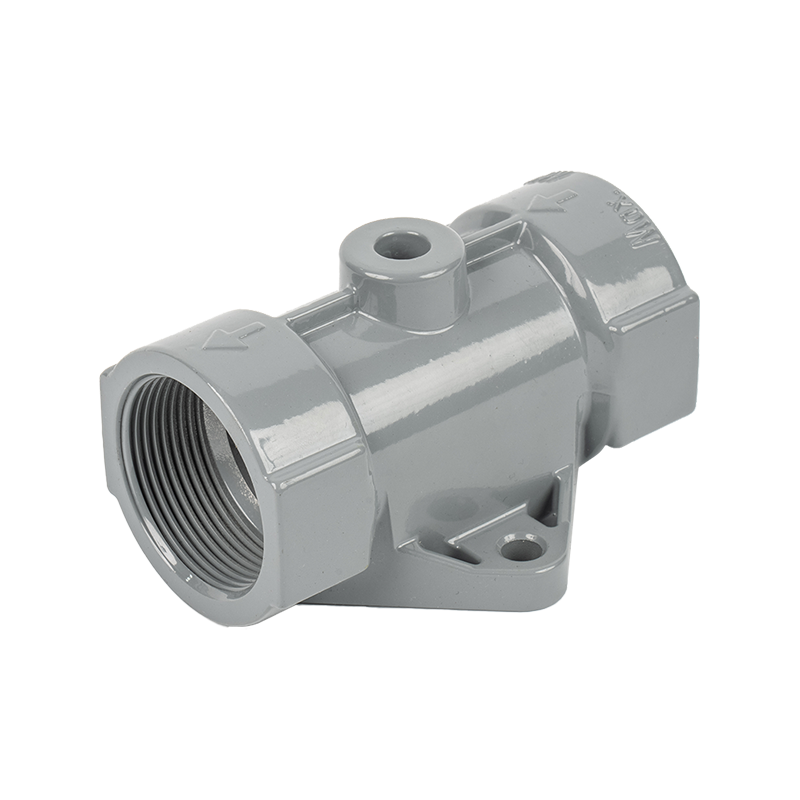

Capacele de protecție, corpurile supapelor, carcasele instrumentelor și suporturile mașinii pot fi produse cu o geometrie de montare consistentă.

Corpuri de vase de gătit

Structurile de vase de gătit cu bază groasă pot distribui eficient căldura atunci când sunt utilizate aliaje și acoperiri adecvate pentru contactul cu alimentele.

Cum se evaluează un producător de turnare sub presiune de aluminiu

Capacitatea de producție ar trebui revizuită prin suport de inginerie, controlul procesului, resursele de inspecție și documentația de proiect.

Capacitate de inginerie înainte de scule

Un producător capabil de turnare sub presiune de aluminiu ar trebui să examineze liniile de despărțire, unghiurile de tragere, tranzițiile pereților, grosimea nervurilor, designul bofului, alocația de prelucrare, locațiile ejectorului și suprafețele vizibile înainte de construirea matriței.

Simularea curgerii matriței poate ajuta la prezicerea traseelor de umplere, a zonelor de aer prins, a pierderilor de presiune, a punctelor fierbinți și a potențialelor linii de sudură. Ajustarea timpurie a designului este în mod normal mai eficientă decât modificarea unei matrițe de producție finalizate.

Zona de capacitate	Informații de confirmat
Echipamente de turnare sub presiune	Tonajul mașinii, capacitatea de împușcare și sistemul de vid disponibil
Controlul materialelor	Calități de aliaje, testare spectrală și trasabilitate a lotului
Scule	Proiectarea matrițelor, fabricarea, întreținerea și inserțiile de rezervă
Prelucrare	Capacitate CNC, control al originii și inspecție de prelucrare
Tratarea suprafeței	Sablare, vopsire cu pulbere, vopsire și acoperire de conversie
Inspecție de calitate	CMM, raze X, test de scurgere, test de duritate și mecanic
Documentare	Rapoarte materiale, rapoarte dimensionale și înregistrări de proces

Inspecție dimensională Dimensiuni critice, planeitate, poziții ale găurilor și date de prelucrare

Inspecția defectelor interne Analiza cu raze X sau secțiune pentru componente sensibile la porozitate

Testarea scurgerilor Scăderea presiunii sau alte metode pentru carcase etanșe și componente fluide

Verificarea materialului Analiză spectrală, verificări de duritate și loturi de aliaje trasabile

Informații necesare pentru o revizuire corectă a castingului

Informațiile tehnice complete permit evaluarea împreună a procesului de turnare, a structurii sculelor și a operațiunilor secundare.

Model 3D și desen 2D

Furnizați geometria completă, toleranțele, sistemul de date, filetele, zonele de prelucrare și cerințele de inspecție.

Cerință materială

Specificați aliajul de aluminiu preferat sau rezistența necesară, rezistența la coroziune și performanța termică.

Condiții de aplicare

Includeți temperatura de funcționare, sarcina mecanică, cerințele de etanșare, expunerea la substanțe chimice și mediul de service.

Cerința de suprafață

Identificați suprafețele vizibile, culoarea, textura, grosimea acoperirii, nivelul de coroziune și zonele care trebuie să rămână neacoperite.

Standard de inspecție

Definiți dimensiunile critice, limitele de porozitate, rata de scurgere, testele mecanice și rapoartele de inspecție necesare.

Cantitatea de productie

Cantitatea estimată afectează selecția cavității, construcția sculelor, nivelul de automatizare și planificarea producției.

ÎNTREBĂRI FRECVENTE

Întrebări tehnice de turnare sub presiune a aluminiului

Care este diferența dintre aluminiul turnat sub presiune și aluminiul prelucrat?

Aluminiul turnat sub presiune este format prin injectarea aliajului topit într-o matriță de metal. Aluminiul prelucrat este tăiat din placă, țagle sau extrudare. Turnarea sub presiune este eficientă pentru geometria integrată complexă, în timp ce prelucrarea oferă o precizie ridicată pentru componente cu volum redus sau cu stoc solide.

Piesele din aluminiu turnat sub presiune pot fi prelucrate CNC?

Da. Scaunele lagărelor, suprafețele de etanșare, găurile filetate, alezajele de precizie și datele de fixare sunt adesea prelucrate după turnare. Aportul de prelucrare trebuie definit înainte de proiectarea matriței de turnare din aluminiu.

Turnarea sub presiune din aluminiu poate produce carcase impermeabile?

Poate produce carcase etanșe atunci când proiectarea pereților, controlul porozității, prelucrarea, suprafețele de etanșare, garniturile și cerințele de testare a scurgerilor sunt coordonate corespunzător. Turnarea singură nu garantează automat performanța impermeabilă.

Se poate suda aluminiul turnat sub presiune?

Sudarea este posibilă pentru unele aliaje și condiții de turnare, dar porozitatea gazului poate afecta calitatea sudurii. Cerințele de sudare trebuie identificate din timp, astfel încât aliajul și procesul de turnare să poată fi evaluat.

De ce sunt necesare unghiuri de pescaj?

Unghiurile de tiraj reduc frecarea dintre turnarea solidificată și suprafața matriței. Acestea îmbunătățesc stabilitatea ejecției și reduc urmele de rezistență, lipirea și distorsiunea componentelor.

De ce ar trebui evitate secțiunile groase?

Zonele groase se răcesc mai lent decât pereții din jur. Ele pot forma porozitate de contracție, chiuvete de suprafață și instabilitate dimensională. Structurile cu miez și nervurile sunt adesea mai eficiente decât masa solidă.

REVIZIA DESIGN DE CASTING

Transformați un concept de produs într-o turnare de aluminiu fabricabilă

Distribuiți desenul, cerințele de aliaj, condițiile de aplicare, cantitatea anuală, finisarea suprafeței și standardul de inspecție. O revizuire structurată poate identifica riscurile legate de grosimea peretelui, zonele dificile de curgere, cerințele de prelucrare și posibilele îmbunătățiri ale sculelor înainte de producție.

Revizuirea desenelor Selectia materialelor Analiza sculelor Planificarea prelucrarii Verificarea calității
